新天JCXF 0.1um光柵尺/0.1微米光柵尺

產品特點
具有單層及雙層防護密封條：采用特殊的耐油、耐蝕、及抗老化塑膠，防水、防塵性能好，使用壽命長。防護等級達到IP53。
具有可靠的光學測量系統：滑動部件采用已被驗證為可靠耐用的精度五軸承系統設計，保證光學機械系統的穩定性，具有好的重復定位性和測量精度。
光柵玻璃尺：采用光柵制作技術，可制作各種規格的光柵玻璃尺，可做到3100mm（不接長）。

--------------------------------------------------------------------------------

產品用途
拉桿連接，安裝方便，讀數頭用精密軸承沿標尺定向，自由移動時通過拉桿連接，能準確計量。可實現遠端推拉讀數頭準確計量，適用于讀數頭無法直接固定的場合。
TTL、EIA-422信號集電極開路輸出，方便與可編程控制器接口。
（注：不配套拉桿，只配套傳感器和連接塊）
光柵傳感器：分為敞開式和封閉式兩類。其中敞開式為精度型，主要用于精密儀器的數字化改造，分辨率可達0.1um。封閉式則主要用于普通機床、儀器的數字化改造，輸出波形為方波，按外形分類可分為小型尺、標準尺、大型尺三類，型號分別為JCXF型、JCXE型、JCXG型，其中大型尺（JCXG型）可做到3100mm，長尺可做到3100mm-15000mm；此外根據用戶需求，可提供各種安裝附件以方便系統安裝。
--------------------------------------------------------------------------------

技術參數

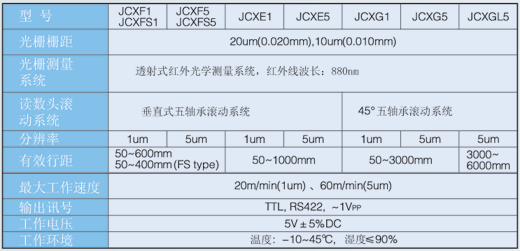

光柵傳感器基本參數:

JCXF系列基本參數:
