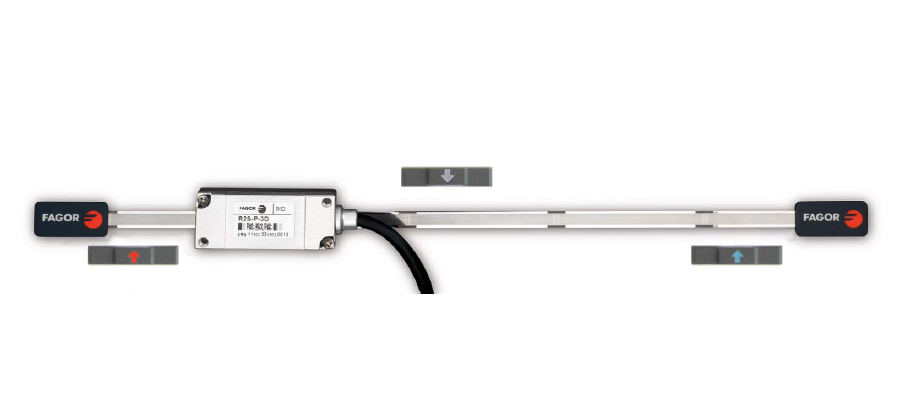

什么是開放式光柵尺

光柵尺只是一個反饋系統。比如步進電機配合滾珠絲杠平臺也可以加光柵尺作為反饋。直線電機，音圈電機這是必須用光柵尺做反饋的。為了實現全閉環，有時用了伺服電機之后，也會在機構上加光柵尺。一般是選好電機，根據機構要求的精度，配合著選合適的光柵尺形成閉環反饋。
光柵尺位移傳感器按照制造方法和光學原理的不同，分為透射光柵和反射光柵。透射光柵指的光源與接收裝置分別放置在光柵尺的兩側，通過接收光柵尺透過來的衍射光變化來反應位置變化。比較通用的是玻璃光柵。. 反射光柵指的是光源與接收裝置安裝在光柵尺的同一側，通過接收光柵尺反射回來的衍射光變化來反應位置變化。
比較通用的有鋼帶光柵和玻璃光柵。裝置結構光柵尺位移傳感器是由標尺光柵和光柵讀數頭兩部分組成。標尺光柵一般固定在機床活動部件上，光柵讀數頭裝在機床固定部件上，指示光柵裝在光柵讀數頭中。光柵檢測裝置的關鍵部分是光柵讀數頭，它由光源、會聚透鏡、指示光柵、光電元件及調整機構等組成。
